HBM 뜻과 역할｜GPU 성능만으로 AI 속도를 설명할 수 없는 이유

반도체 기술 읽기

HBM은 많은 데이터를 동시에 전달하도록 설계한 고대역폭 메모리입니다.

AI 반도체에서 주목받는 이유는 계산 장치가 필요한 데이터를

제때 받아야 성능을 충분히 활용할 수 있기 때문입니다.

GPU의 계산 능력이 높아도 메모리에서 데이터를 가져오는 과정이 느리면 대기 시간이 발생합니다. HBM의 역할은 이 데이터 공급의 제약을 줄이는 데 있습니다.

핵심 관점

AI 성능을 이해하려면
얼마나 빨리 계산하는가와
얼마나 많은 데이터를 공급하는가를
함께 살펴봐야 합니다.

목차

1. 1. AI 연산에서 메모리가 중요해지는 순간
2. 2. HBM은 무엇이며 어디에 배치될까?
3. 3. 용량과 대역폭을 구분하는 방법
4. 4. 모든 AI 반도체에 HBM이 필요할까?
5. 5. HBM 관련 뉴스를 읽는 기준

1. AI 연산에서 메모리가 중요해지는 순간

AI 모델은 계산 과정에서 가중치와 중간 결과 등 여러 데이터를 읽고 씁니다.

계산을 담당하는 GPU와 데이터를 보관하는 메모리는 서로 다른 역할을 수행합니다.

문제는 계산에 필요한 데이터가 충분한 속도로 도착하지 못할 때입니다.

GPU에 계산 여력이 남아 있어도 다음 작업에 사용할 데이터를 기다릴 수 있습니다.

이런 상황에서는 계산 능력만 높여도 성능 개선에 한계가 생깁니다.

메모리 병목이란?

데이터를 읽고 쓰는 과정이
전체 작업 속도를 제한하는 상태입니다.
HBM의 높은 대역폭은 이 제약을 줄이는 데 도움을 줍니다.

다만 모든 AI 작업이 메모리 때문에 느려지는 것은 아닙니다. 모델 구조, 처리 방식, GPU의 연산 능력과 소프트웨어에 따라 성능을 제한하는 요소는 달라집니다.

2. HBM은 무엇이며 어디에 배치될까?

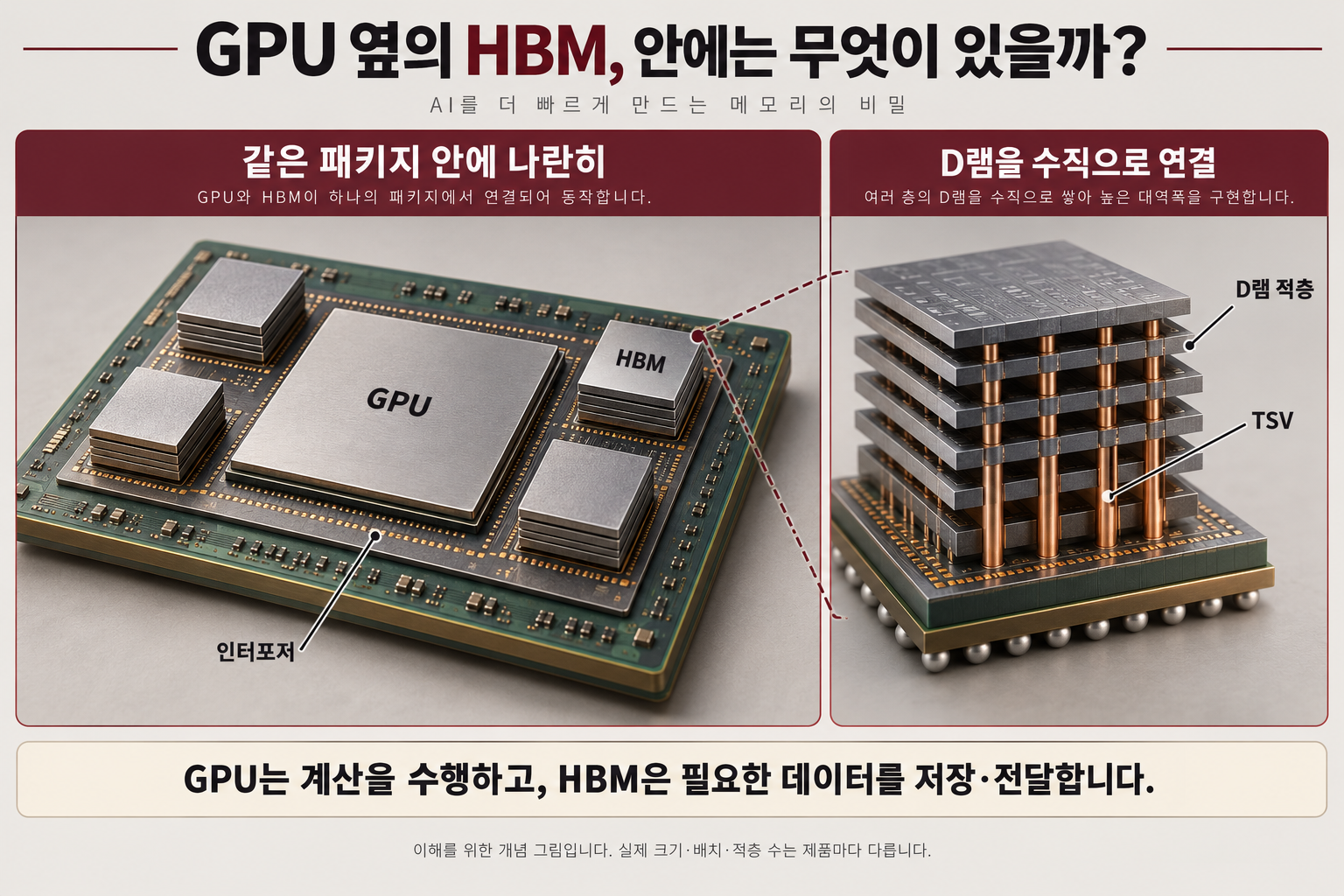

HBM은 GPU 가까이에 배치되는 적층 메모리입니다. 내부 연결을 보여주기 위해 층간 간격과 TSV를 과장한 개념 그림으로, 실제 크기와 구조는 제품마다 다릅니다.

HBM은 High Bandwidth Memory의 약자입니다. 우리말로는 고대역폭 메모리이며,

여러 D램 칩을 수직으로 쌓아 구성합니다.

데이터를 저장하는 메모리이므로 GPU처럼 주된 연산을 수행하는 칩과는 구분됩니다.

쌓는 구조와 연결하는 구조를 함께 봐야 합니다

HBM 내부의 D램 칩들은 TSV라는 실리콘 관통 전극 등을 통해 연결됩니다.

TSV는 칩을 수직으로 관통해 전기적 연결을 만드는 기술입니다.

적층은 좁은 면적에 여러 D램 칩을 담는 데 유리합니다.

여기에 데이터를 병렬로 주고받는 넓은 입출력 구조가 결합해 높은 대역폭을 구현합니다.

단순히 높게 쌓는 것만으로 전송 성능이 결정되지는 않습니다.

일반적인 AI 가속기에서는 GPU 옆에 놓입니다

HBM을 사용하는 대표적인 AI 가속기 패키지는 GPU와 HBM을 가까이 배치합니다.

두 장치를 연결하는 바탕 구조로 인터포저가 사용되며,

짧은 거리에서 많은 신호를 전달하도록 구성합니다.

배치를 이해하는 세 가지 구분

HBM 내부 → D램 칩을 수직으로 적층

패키지 내부 → GPU와 HBM을 가까이 배치

인터포저 → GPU와 HBM 사이의 연결을 지원

이 구조 때문에 HBM은 메모리 제조 기술뿐 아니라 칩을 연결하고 조립하는 첨단 패키징 기술과도 밀접하게 연결됩니다. 구체적인 배치와 연결 방식은 제품에 따라 다릅니다.

반응형

3. 용량과 대역폭을 구분하는 방법

HBM 사양에서 자주 등장하는 숫자는 용량과 대역폭입니다.

두 수치는 각각 저장할 수 있는 양과 일정 시간에 전달할 수 있는 양을 뜻합니다.

구분	용량	대역폭
의미	저장 가능한 데이터의 양	단위 시간당 전달 가능한 데이터의 양
대표 단위	GB	GB/s·TB/s
확인할 질문	필요한 데이터를 담을 수 있나?	필요한 데이터를 제때 보낼 수 있나?

공식 제품 사양의 예로 NVIDIA H200은 HBM3e 메모리 용량을 141GB, 메모리 대역폭을 4.8TB/s로 제시합니다. 여기서 두 숫자는 HBM 적층 묶음 하나가 아니라 GPU 제품의 메모리 사양입니다.

141GB는 저장 공간의 규모를, 4.8TB/s는 데이터 전송 능력을 설명합니다.

대역폭이 커졌다고 모든 AI 작업의 실행 속도가 같은 비율로 빨라지는 것은 아닙니다.

사양 비교 시 주의사항

HBM 한 묶음의 수치와 GPU 전체 수치를 섞어 비교하지 않아야 합니다. 제조사가 제시한 대역폭과 실제 프로그램에서 달성하는 처리 속도도 구분해야 합니다.

H200은 용량과 대역폭을 설명하기 위한 제품 사례이며, 최신 제품 순위를 뜻하지 않습니다.

4. 모든 AI 반도체에 HBM이 필요할까?

HBM은 높은 메모리 대역폭이 중요한 대규모 AI 연산과 고성능 컴퓨팅에서 유용합니다.

그러나 AI 기능이 있다는 이유만으로 모든 기기에 HBM이 들어가는 것은 아닙니다.

스마트폰이나 PC처럼 비용·전력·공간의 제약이 다른 환경에서는 다른 메모리를 활용합니다.

필요한 모델 크기와 처리 성능에 따라 적합한 구성이 달라집니다.

HBM은 넓은 입출력 구조와 짧은 연결을 통해 데이터 전송 효율을 높일 수 있습니다.

동시에 적층 제조, 열 관리, 패키징의 복잡성과 비용도 고려해야 합니다.

선택의 기준

중요한 것은 가장 높은 사양을 사용하는지가 아니라,
해당 AI 작업에 필요한 성능을
전력과 비용 조건 안에서 구현하는지입니다.

5. HBM 관련 뉴스를 읽는 기준

HBM3E·HBM4와 같은 명칭은 세대를 구분합니다.

반면 8단·12단 같은 표현은 쌓은 D램 칩의 층수를 가리킵니다.

세대와 적층 수는 서로 다른 기준입니다.

기술 발표를 읽을 때는 세대 이름뿐 아니라 용량, 대역폭, 소비전력, 발열 관리 조건을

함께 살펴볼 필요가 있습니다. 적층 수 하나만으로 제품의 우열을 판단하기는 어렵습니다.

기술 성과와 사업 성과는 나누어 확인합니다

신제품을 개발했다는 발표와 고객에게 실제 공급하고 있다는 소식은 의미가 다릅니다.

안정적으로 생산하는 능력과 패키징 생산 여건까지 갖춰져야 공급 확대로 연결될 수 있습니다.

관련 기업을 살펴볼 때

• 개발 발표 이후 고객 공급으로 이어졌는가?
• 양산 수율과 생산능력이 뒷받침되는가?
• 패키징 과정에서 공급 제약은 없는가?
• 매출 증가와 함께 이익도 개선되는가?

수율은 생산한 제품 가운데 정상 제품이 차지하는 비율입니다.

같은 생산 규모라도 수율에 따라 판매 가능한 물량과 제조원가가 달라질 수 있습니다.

HBM 수요가 늘어난다는 전망만으로 특정 기업의 이익이나 주가 상승이 보장되지는 않습니다.

기술 경쟁력과 실제 사업 성과를 연결해서 읽는 과정이 필요합니다.

HBM을 이해하는 출발점

HBM의 핵심은 D램을 쌓았다는 외형에만 있지 않습니다.

계산 장치 가까이에서 많은 데이터를 전달하도록 구성한 메모리라는 점이 중요합니다.

AI 반도체 사양을 볼 때 GPU의 계산 능력과 메모리의 용량·대역폭을 함께 확인하면,

HBM이 왜 주목받는지 더 분명하게 이해할 수 있습니다.

이 글은 기술 이해를 위한 정보성 콘텐츠이며, 특정 금융상품이나 종목의 매수·매도를 권유하지 않습니다.
