액추에이터란?｜로봇 관절로 이해하는 모터·감속기·제어기

액추에이터는 에너지를 힘과 움직임으로 바꾸는 장치입니다. 로봇 관절에서 모터가 회전력을 만들면,

감속기가 필요한 속도와 토크로 바꾸고, 제어기가 목표에 맞게 구동을 조절합니다.



로봇이 컵을 들어 올리는 짧은 동작에도 여러 부품이 함께 작동합니다.

모터 하나가 돌아가는 것과 원하는 위치로 정확하게 움직이는 것은 다르기 때문입니다.



이번 글에서는 전동식 로봇 관절을 예로 액추에이터의 뜻과 구성 요소,

감속비와 피드백 제어까지 차근차근 살펴보겠습니다.

먼저 기억할 세 가지

모터: 전기 에너지를 회전 운동으로 바꾸는 장치
감속기: 회전 속도를 낮추고 출력 토크를 높이는 장치
제어기: 목표에 맞게 모터의 구동을 조절하는 장치

이 글은 감속기를 사용하는 전동식 회전 액추에이터를 중심으로 설명합니다.

제품에 따라 구성과 내장 범위는 다릅니다.

목차

1. 1. 액추에이터란? 명령을 움직임으로 바꾸는 장치
2. 2. 모터·감속기·제어기는 무엇이 다를까?
3. 3. 로봇 팔이 컵을 든다면 어떻게 작동할까?
4. 4. 감속비 10:1이면 무엇이 달라질까?
5. 5. 로봇 부품을 볼 때는 무엇을 확인할까?
6. 6. 자주 궁금한 질문

1. 액추에이터란? 명령을 움직임으로 바꾸는 장치

로봇에 “팔을 들어 올려”라는 명령을 내려도 명령만으로 팔이 움직이지는 않습니다.

에너지를 받아 실제 힘과 움직임을 만들어 내는 장치가 필요합니다. 그 역할을 하는 것이 액추에이터입니다.



사람의 몸에 비유하면 근육의 역할과 비슷하지만, 구조가 사람의 근육과 같다는 뜻은 아닙니다.

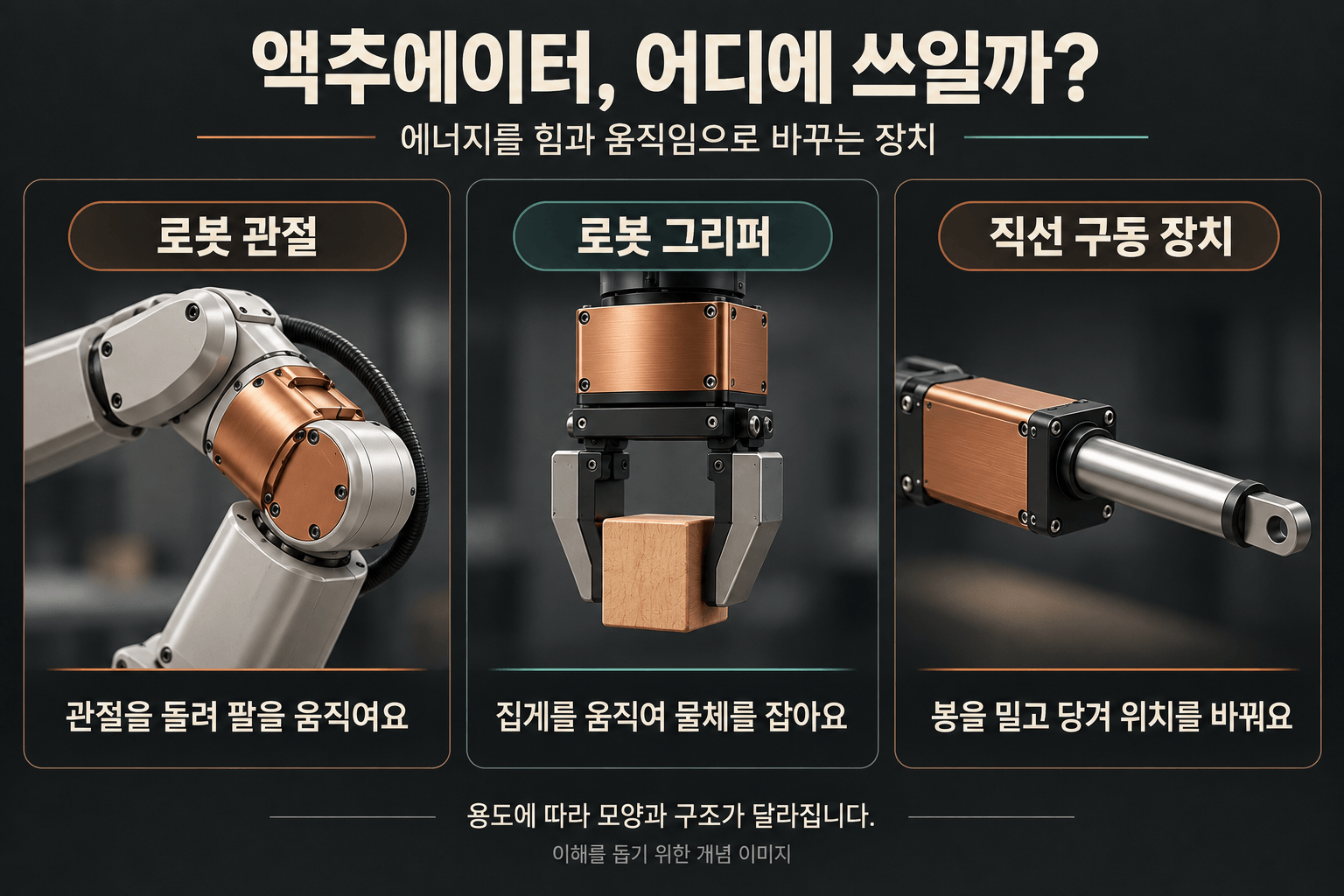

구분 기준	대표적인 종류	뜻
사용 에너지	전동식·유압식·공압식	전기, 압력을 가진 액체 또는 공기 등을 사용
출력 움직임	회전형·직선형	축을 돌리거나 앞뒤로 밀고 당김

즉, 액추에이터가 모두 전기모터로 움직이거나 모두 회전하는 것은 아닙니다.

여기서는 로봇 관절에서 많이 접하는 전동식 회전 구동을 예로 살펴보겠습니다.

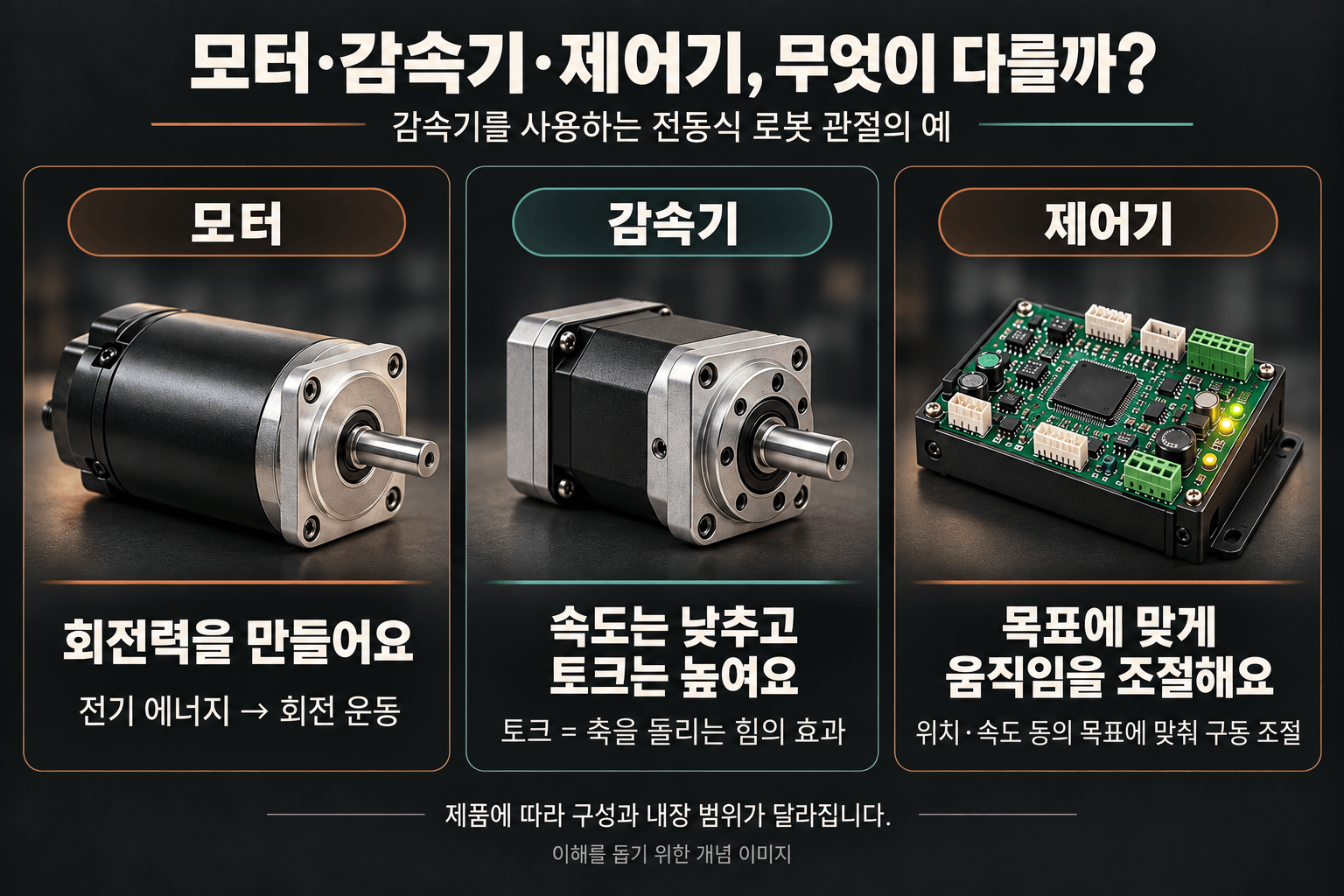

2. 모터·감속기·제어기는 무엇이 다를까?

구성 요소	핵심 역할	쉽게 풀어 쓰면
모터	전기를 회전 운동으로 변환	움직일 힘을 만든다
감속기	회전 속도와 토크를 변환	관절에 필요한 속도와 힘으로 전달한다
제어기	목표에 맞춰 구동을 조절	어디까지, 얼마나 빠르게 움직일지 맞춘다
엔코더 등 센서	위치·속도 등 상태 측정	현재 얼마나 움직였는지 알려 준다

모터: 움직임의 출발점

모터는 전기 에너지를 기계적인 움직임으로 바꿉니다. 회전형 모터라면 축이 돌면서 회전력을 만듭니다.



하지만 로봇 관절에는 빠르게 도는 능력만 필요한 것이 아닙니다.

물체를 버티거나 천천히 들어 올리는 힘도 필요하므로, 용도에 맞춰 모터와 전달 장치를 조합합니다.

감속기: 속도를 낮추는 대신 토크를 높이는 역할

토크는 축을 돌리려는 힘의 효과를 뜻하며 보통 N·m로 표시합니다.

같은 힘으로 문을 밀어도 경첩에서 먼 손잡이를 밀면 더 쉽게 열리는 모습을 떠올리면 이해하기 쉽습니다.



감속기는 입력 축보다 출력 축을 느리게 돌리는 대신, 출력에서 더 큰 토크를 얻도록 합니다.

에너지를 새로 만드는 장치는 아니며 실제로는 마찰 등에 따른 손실도 있습니다.

제어기: 원하는 움직임에 맞춰 조절

로봇 팔을 원하는 각도에서 멈추려면 현재 위치와 목표 위치를 비교해야 합니다.

제어기는 센서 정보를 바탕으로 구동을 조절해 오차를 줄이는 역할을 합니다.



실제로 모터에 전력을 공급하는 회로는 드라이버 또는 드라이브라고 부릅니다.

제어기와 드라이버가 한 제품에 들어 있기도 하고 별도로 구성되기도 합니다.



로보티즈의 XM430 공식 매뉴얼에서도 위치·속도·전류 등 여러 제어 모드를 확인할 수 있습니다.

액추에이터가 단순히 켜고 끄는 장치를 넘어, 목표에 맞게 동작하도록 설계될 수 있다는 예입니다.



로보티즈 공식 매뉴얼의 제어 모드 살펴보기

반응형

3. 로봇 팔이 컵을 든다면 어떻게 작동할까?

로봇 팔의 팔꿈치 관절을 굽혀 컵을 들어 올리는 상황을 생각해 보겠습니다.

아래는 위치 피드백을 사용하는 전동 관절의 작동을 단순화한 예입니다.

1. 목표를 정합니다. 상위 시스템이 관절을 어느 위치로 움직일지 명령합니다.
2. 구동을 조절합니다. 제어기가 목표와 현재 상태를 비교하고 드라이버를 통해 모터를 구동합니다.
3. 관절에 힘을 전달합니다. 모터의 회전이 감속기를 거쳐 관절을 움직입니다.
4. 실제 움직임을 확인합니다. 센서로 상태를 측정하고, 목표와 차이가 있으면 다시 조절합니다.

이처럼 결과를 측정해 조절에 다시 사용하는 것을 피드백 제어라고 합니다.

한 번 명령하고 끝내는 것이 아니라 움직이는 동안 상태를 계속 확인하는 방식입니다.



컵을 잡는 손의 힘을 조절하려면 별도의 센서나 전류 기반 추정 등이 필요할 수 있습니다.

관절 위치를 아는 것만으로 물체에 가하는 힘을 모두 알 수 있는 것은 아닙니다.

4. 감속비 10:1이면 무엇이 달라질까?

입력 축이 10바퀴 돌 때 출력 축이 1바퀴 도는 감속기를 예로 들어 보겠습니다. 이 글에서는 이를 감속비 10:1로 표현합니다.

이해를 위한 가상 계산

모터 속도: 1,000rpm
모터 토크: 1N·m
감속비: 10:1

출력 속도는 100rpm입니다.
손실이 없다면 출력 토크는 10N·m입니다.
효율을 90%로 가정하면 출력 토크는 약 9N·m입니다.

특정 제품의 사양이 아닌 원리 설명용 예시입니다. 실제 사용 가능 토크는 감속기와 모터의 정격·발열 조건에도 제한을 받습니다.

핵심은 속도를 낮추는 대신 토크를 높인다는 것입니다. 감속비를 무조건 크게 만든다고 좋은 것도 아닙니다. 필요한 속도, 효율, 크기와 제어 특성을 함께 고려해야 합니다.

5. 로봇 부품을 볼 때는 무엇을 확인할까?

액추에이터의 성능은 힘 하나로 결정되지 않습니다. 같은 토크를 내더라도 무게, 정밀도, 발열과 내구성에 따라 적합한 용도가 달라집니다.

확인할 항목	살펴볼 의미
연속 토크와 순간 최대 토크	오래 낼 수 있는 힘과 잠깐 낼 수 있는 힘을 구분
속도와 무게	필요한 동작 속도를 충족하면서 관절을 가볍게 만들 수 있는지
정밀도와 백래시	목표 위치를 얼마나 정확히 맞추며 전달부의 유격은 어느 정도인지
발열·효율·내구성	반복 작업 중 성능을 유지하고 에너지를 효율적으로 쓰는지
통합과 생산 품질	제어·센서 연동이 쉽고 일정한 품질로 생산할 수 있는지

백래시는 기어 등이 맞물리는 부분의 틈 때문에 방향을 바꿀 때 생길 수 있는 유격입니다.

다만 위치 오차는 백래시 외에도 부품의 변형, 센서와 제어 성능 등 여러 요인에 영향을 받습니다.



관련 기업을 살펴본다면 모터만 만드는지, 감속기를 공급하는지,

제어와 센서까지 통합한 모듈을 만드는지도 나눠 봐야 합니다.

‘액추에이터 관련 기업’이라는 말만으로 같은 사업을 한다고 보기는 어렵습니다.

6. 자주 궁금한 질문

모터와 액추에이터는 같은 말인가요?

완전히 같은 뜻은 아닙니다. 모터 자체도 넓은 의미에서 액추에이터 역할을 하지만, 로봇 분야에서는 모터에 전달 장치·센서·제어 기능 등을 결합한 구동 모듈을 액추에이터라고 부르기도 합니다. 제품의 구성 범위를 확인하는 것이 정확합니다.

감속기는 반드시 들어가나요?

아닙니다. 모터가 부하를 직접 구동하는 직접 구동 방식도 있습니다. 감속기 사용 여부는 필요한 토크와 속도, 크기, 정밀도 등 설계 조건에 따라 달라집니다.

제어기는 로봇의 AI와 같은 것인가요?

같은 개념은 아닙니다. 작업을 계획하는 상위 시스템과 관절의 움직임을 맞추는 구동 제어는 역할이 다릅니다. AI를 사용하지 않아도 위치와 속도를 제어하는 액추에이터는 작동할 수 있습니다.

액추에이터를 이해하는 출발점은 역할을 나누는 것입니다.

모터는 회전력을 만들고, 감속기는 속도와 토크를 바꾸며, 제어기는 원하는 동작에 맞춰 조절합니다. 여기에 센서가 현재 상태를 알려 주면 정밀한 움직임을 구현하는 데 도움이 됩니다.

이 차이를 알고 나면 로봇 관련 뉴스에서 어떤 부품의 기술과 사업을 이야기하는지 더 쉽게 구분할 수 있습니다.

참고자료

ROBOTIS e-Manual, XM430-W350 — 제어 모드와 피드백 기능. 본문에 공식 매뉴얼 링크를 첨부했습니다.

Harmonic Drive 공식 기술 설명 — 감속기 구조와 특성

작성 기준: 2026년 9월 22일.
